Verlängerung für Infrarotfernbedienungen

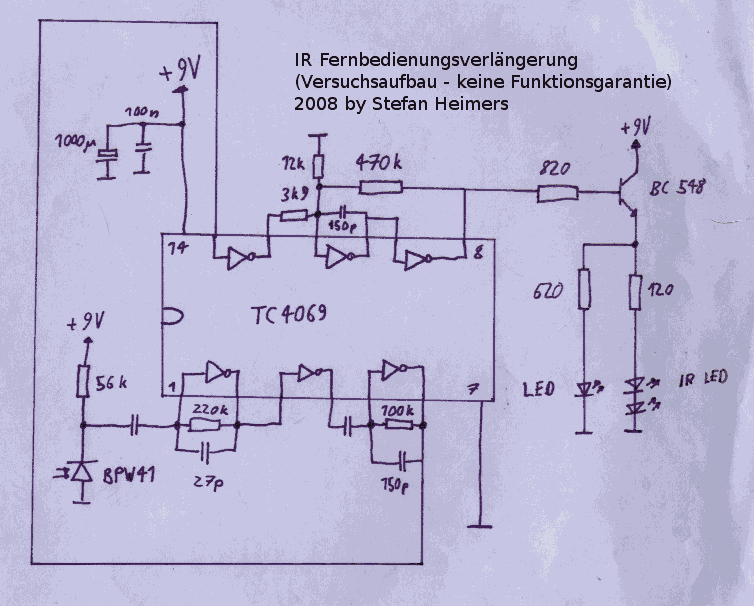

Dies ist ein unvollendetes Projekt, ich kann keine Garantie für die Funktionstüchtigkeit der folgenden Schaltung geben. Die Reichweite auf der Empfängerseite betrug beim Versuch ca. 3 Meter.

Die beiden nicht angeschriebenen Kondensatoren waren ca. 1nF.

Einen neue Version der Schaltung folgt, wenn ich mal Zeit für weitere Experimente habe.

© 2008 by Stefan Heimers
